电动插板阀
发布时间:2020/9/19 14:28:31 来源:宏大除尘设备

根据除尘器功能的不同, 插板阀可分为手动型插板阀、气动型插板阀和电动型插板阀等形式。各类形插板阀的规格和要求比较简单。

(1)手动插板阀 根据其操作结构形式又分为蝶、杆型和手柄型两种,一般与旋转阀配套使用。仅作为旋转阀检修时 的灰斗切断作用 . 如除尘器灰斗的卸灰等。
(2) 气功型插板阀用于粉尘自动排出控制,在电炉除尘系统中可用于沉降室或燃烧室灰斗的排灰 。

(3) 电动型插板阀用于粉尘和浆液等的自动排出控制,在电炉除尘系统中可用于沉降室或燃烧室灰斗的排灰。电动型插板阀外形。该 阀使用压力小于 0.05 MPa,温度小于300℃。



二、电动插板阀结构特点

1.插板阀采用全封闭式结构设计,插板开启后位于另一侧密闭的检修室内。

2.插板采用的整平板,并对插板的密封面进行车铣切屑加工,密封间隙小,密封性能好。

3.插板阀与现场管道连接方式可以为法兰螺栓连接、插入反法兰或管道直接对焊连接。

4.电动插板阀由启闭电动装置驱动螺杆副旋转产生轴向移动,再经过导向传动螺杆套带动插板移动,抽出或推入插板,完成插板的开启或关闭动作,运行平稳。

5.气动插板阀由启闭气缸插入壳体内拉动或推动插板的开启或关闭。

电动(气动)插板阀开启或关闭通过安装在插板二侧面上的滑动滚轮,使插板在轨导内运行,采用优化设计方案,插板移动平稳轻便,驱动力矩小。

三、工作原理:

该闸门主要由框架、丝杆螺母、手轮、闸板组成,手轮(链轮)转动,丝杆带着丝杆螺母和闸板作水平方向的往复运动,达到阀门的启闭目的。

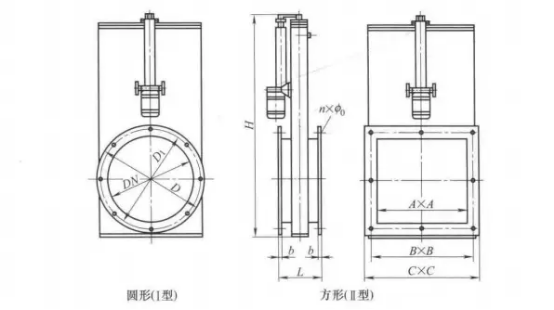

四、主要连接尺寸

主要外形及连接尺寸(mm)本产品驱动装置可采用电动、气动、手动、伞齿轮转动等装置
