12路脉冲操控仪接线图，脉冲操控仪是脉冲布袋除尘器清灰脉冲阀的开关，随着过滤时刻的延伸，滤袋上的粉尘层不断积厚，除尘设备的阻力不断上升，当设备阻力上升到设定值时，清灰装置开端进行清灰。或设守时刻进行喷吹。喷吹时，脉冲操控仪操控电磁脉冲阀敞开，压缩空气以很短促的时刻在上箱体内迅速膨胀，涌入滤袋，使滤袋膨胀变形产生振荡，并在逆向气流冲刷的作用下，附着在滤袋表面面上的粉尘被剥离落入灰斗中。清灰完毕后，脉冲操控仪操控电磁脉冲阀封闭，该室又恢复过滤状态。清灰各室顺次进行，从一室清灰开端至下一次清灰开端为一个清灰周期。脉冲操控仪采用全密封塑料外壳，外形漂亮，防尘性能好；接线方位、脉冲操控仪装置孔方位设计合理，便于现场接线装置运用。

该商品的脉冲间距、脉冲总宽、输出套路、周期时刻间距可调式，数据信息能用数码管显现信息，脉冲控制仪时刻距离无触点脉冲操控仪时刻距离。脉冲操控仪怎样接线脉冲操控仪采用工业级芯片作为操控中/心；在印刷线路板上有明显的设置标志，可便利的进行操控仪的清灰参数设置。

本操控仪的输出是由专用芯片操控，输出位数可根据需要用按键分别设定，然后完成操控电磁脉冲阀的敞开和封闭。一起发光二级管顺次显现电磁阀作业顺序。脉冲距离、脉冲宽度、脉冲周期距离和输出位数用数码管显现，便于调查和设定。该操控仪亦可做脉冲信号产生器用，在电气、气动回路中做守时操控。如：操控电磁阀、继电器等输出。

电源耗费： ≤35W电源电压：200V50HZ?重 量： 3Kg

外形尺寸： 10×20×30cm2


装置：

1、拧去操控仪上盖四角的紧固螺栓，即能取下上盖，操控仪外壳四角通孔是用于装置固定螺钉的，用M4十字螺钉固定。

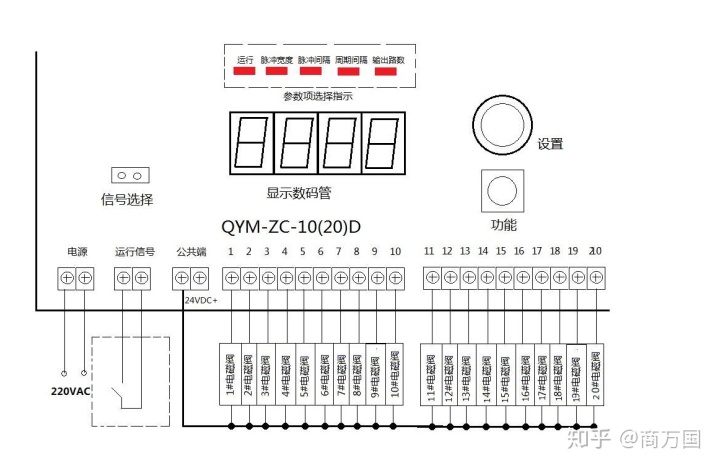

2、操控仪的运用导线引荐运用RV1*23/0.15铜导线，从操控仪外壳接线孔中进去。3、留意印刷板上的接线符号，AC220V端子应接沟通220V电源?1-20与DC14V接电磁阀；DC24V与1-20接电磁阀；L与N接AC220V；N与L接AC220V；PE

接地。

运用：

1、脉冲宽度设置：（单位：0.1秒；大值为0.15秒）

按上下键直接调至到所需时刻即可。（提示：作业状态下，请使本设置时刻比脉冲距离时刻小）

2、脉冲距离设置：（单位：1秒；大值为99秒）按上下键直接调至到所需时刻即可。

3、预置设置：（大值为20路）
