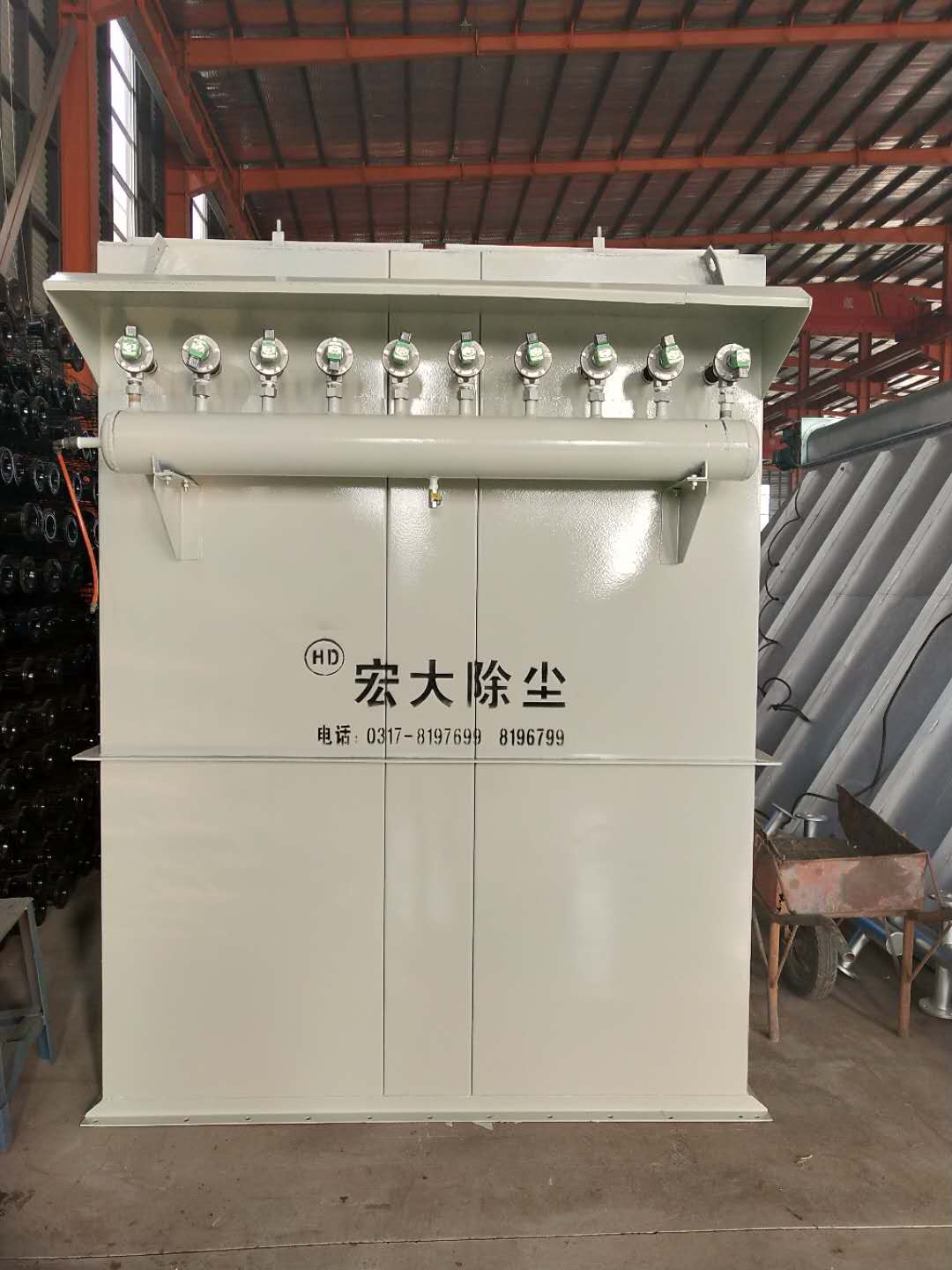

MC-Ⅱ型脉冲袋式除尘器是在MC—Ⅰ型的基础上，改进的新型脉冲袋式除尘器。为了进一步完善MC—Ⅰ型脉冲袋式除尘器，将原进行了修改，改后的MC—Ⅱ型脉冲袋式除尘器保留了MC—Ⅰ型的净化效率高，处理气体能力大，性能稳定，操作方便、滤袋寿命长、维修工作量小等优点。而且从结构上和脉冲阀上进行改革，解决了露天安放和压缩空气压力低的问题。适用机械、冶金、橡胶、面粉、化工、制药、碳素、建材、矿山等单位。
MC-Ⅱ型脉冲袋式除尘器的特点及结构原理：
1、MC-Ⅱ型脉冲袋式除尘器在保留了原MC-Ⅰ型除尘器优点的基础上，采用了低阻力的DMF-Z型脉冲电磁阀，使除尘器的控制系统和除尘布袋的寿命延长一倍，减少了维修工作量。
2、清灰用压缩空气从原来的5-7公斤压力/厘米2压力，降到现在的3公斤/厘米2压力，但清灰效果仍可达到5-7公斤压力/厘米2压力的效果，从而扩大的使用范围。
3、由于结构上的改进，增强了设备的严密性，漏风量能够低于10%，进一步提高了产品的质量要求。
4、改革了揭盖装置，除尘滤袋固定方法，，为以后的设备检修和维护_了劳动条件。
5、喷吹装置增加了防护罩，盖板结构采用了防雨措施。使除尘器在露天放置不需要另设防雨棚，减少了建筑投资。
6、清灰部分把原来的螺旋输送机去掉，装置了YJD星形卸料器，扩大了清灰使用效果，减少了维修，密封严，排灰快。

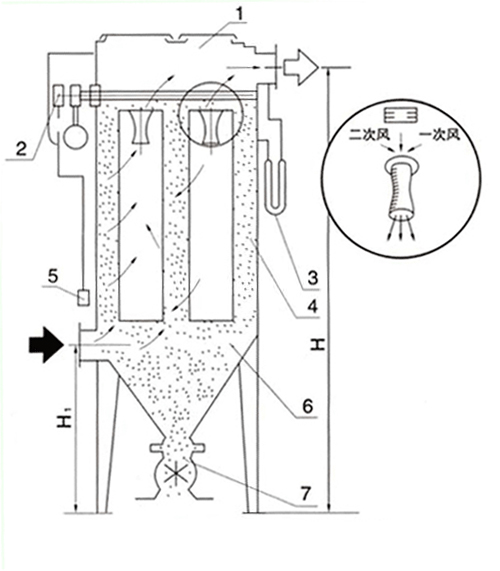

结构原理： MC脉冲袋式除尘器它是由5部分组成：1. 上箱体：由可掀起的盖板和出风口组成。2.中箱体：有多孔板、滤袋装置和文氏管组成。3.下箱体：由进风口、灰斗和检查门组成。4.排灰系统：由减速装置和输灰、排灰装置组成。5.喷吹系统：由脉冲控制仪、电磁脉冲阀、喷吹管、气包和防护装置组成。
工作原理:含尘气体由进气口进入灰斗或敞开法兰口进入滤袋室，含尘气体透过滤袋过滤为净化气进入净化室，再经净化室排气口，由风机排走。粉尘积附在滤袋的外表面，且不断增加，使袋式除尘器的阻力不断上升，为使设备阻力不_过1200Pa，袋除尘器能继续工作，需定期_滤袋上的粉尘。清灰是由脉冲控制仪定时顺序启动脉冲阀，使包内压缩空气（0.5~0.7MPa）由喷吹管孔眼喷出（称一次风）通过除尘骨架文氏管诱导数倍于一次风的周围空气（称二次风）进入滤袋在瞬间急剧膨胀，并伴随着气流的反向作用抖落粉尘，达到清灰的目的。
MC 脉冲袋式除尘器 它是由 5 部分组成： 1. 上箱体：由可掀起的盖板和出风口组成。 2. 中箱体：有多孔板、 滤袋装置 和文氏管组成。 3. 下箱体：由进风口、灰斗和检查门组成。 4. 排灰系统：由减速装置和输灰、排灰装置组成。 5. 喷吹系统：由脉冲控制仪 、电磁脉冲阀 、喷吹管、气包和防护装置组成。
技术性能
型号规格 | 过滤面积m2 | 含尘浓度g/m3 | 过滤风速m/min | 过滤风量m3/n | 阻力H2omm | 效率％ | 功率KW | 外形尺寸 |
MC24-Ⅱ | 19 | ＜15 | 2-4 | 2160-4320 | 120-150 | 99.5 | 1.5-3.0KW | 1250*950*4500 |
MC36-Ⅱ | 29 | ＜15 | 2-4 | 3240-6480 | 120-150 | 99.5 | 2.2-4KW | 1250*1250*4500 |
MC48-Ⅱ | 39 | ＜15 | 2-4 | 4320-8640 | 120-150 | 99.5 | 2.2-5.5KW | 1600×1250×4800 |
MC60-Ⅱ | 49 | ＜15 | 2-4 | 5400-10800 | 120-150 | 99.5 | 3.0-7.5KW | 2000*1250*4800 |
MC72-Ⅱ | 58 | ＜15 | 2-4 | 6480-12960 | 120-150 | 99.5 | 4.0--7.5KW | 2250*1250*6000 |
MC84-Ⅱ | 68 | ＜15 | 2-4 | 7560-15120 | 120-150 | 99.5 | 5.5-11KW | 2250*1450*6000 |
MC96-Ⅱ | 78 | ＜15 | 2-4 | 8640-17280 | 120-150 | 99.5 | 7.5-15KW | 2250*1600*6000 |
MC120-Ⅱ | 98 | ＜15 | 2-4 | 10800-21600 | 120-150 | 99.5 | 7.5-15kw | 2250*2000*6500 |
MC150-Ⅱ | 122 | ＜15 | 2-4 | 10800-21600 | 120-150 | 99.5 | 11-18.5kw | 2650*2000*6500 |
MC200-Ⅱ | 200 | ＜15 | 1 | 12000 | 120-150 | 99.5 | 11-22KW | 3800*2300*6500 |
|

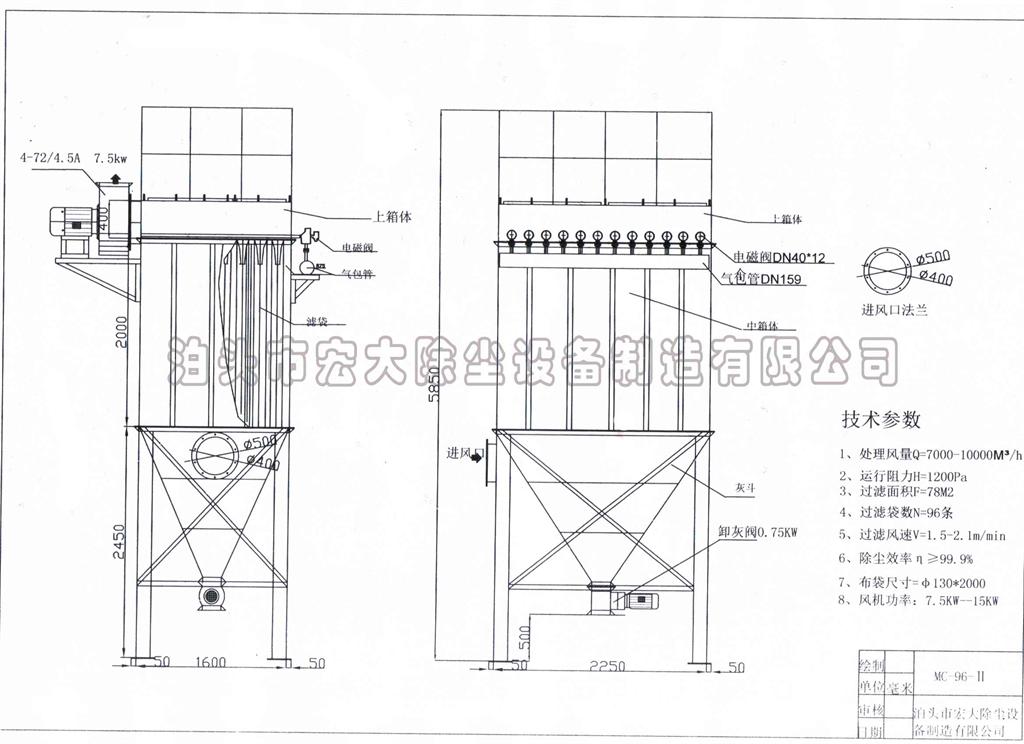

其他除尘器型号图纸可向公司技术部门索要，服务热线：0317-8197699。
|
除尘器使用说明：1、安装在产生粉尘的机械设备邻近处，并由用户按照除尘器的上进风口尺寸，自行配置金属或塑料管道和吸尘罩（也可由厂家设计）。2、除尘器工作前应检查检修门，各法兰连接处是否密封，以免漏气，降低除尘效果。3、除尘器为380V电压，从除尘器外部电线街上电源后便可以开始使用，初次运转时，应注意风机的转动方向（如反转，需要调换电源接线）4、除尘器控制柜的盖子，在工作室不得随意打开，如果需要调节清灰时间，或检修电路，应停机或切断电源后进行。5、根据粉尘性质和含尘浓度的大小，调节脉冲间隔及脉冲时间，并进行定时清灰。6、吸尘罩是_除尘器处于_状态的关键配件，使用单位应根据加工件的外形尺寸及粉尘的性质接通，近、封、便设计吸尘罩的原则，制作理想的吸尘罩。
维护保养：1、应定期检查除尘器的情况，如发现破袋，应及时更换滤袋。2、一般要隔6个月检查一次清灰机构。3、易损件可电话与本公司联系。
注意事项：1、本脉冲袋式除尘器不适用于带有腐蚀性的气体，不应长时间处理高于120度的废气。如需要处理高温废气，需定做高温除尘布袋2、本袋式除尘器在开、停及运转过程中，如有异常现象，应立即停止工作，进行检查修理。3、停机应按停止按钮，让摇动机构工作数十秒，不要直接切断电源
