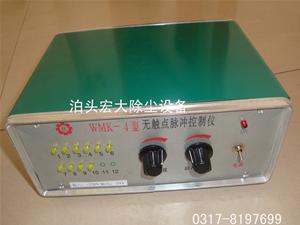

脉冲控制仪电路安装说明

一、脉冲控制仪安装说明：

把脉冲阀和控制仪用1平方线连接起来，脉冲阀上有三个接头，一个是地线（双色），一个是火线（红色），另一个是公用线（绿色），把4个电磁阀上的火线与控制柜上的火线按顺序连接起来，把4个电磁阀上的公用线用一个线连接在一起，然后与控制柜上的公用线连接起来。

二、脉冲控制仪使用和维护

       使用前首先接好电磁阀，详细核对接线是否正确，然后开启电源。如果电磁阀已编好号，看是否从“0”开始输出。根据观察调到理想的脉冲间隔和宽度后即告完毕。

       MOS数字集成块一旦接入电路工作非常稳定。数码管有短时间的提前燃亮和重码，一般是可控硅灵敏度过高所致。应降低推动管3DG的β值，或在可控硅控制极及对地并联一只300Ω—2KΩ之间的电阻。如果出现常亮首先检查可控硅是否击穿或漏电。出现丢字一般情况是单稳电路有故障，主要是三极管β值低。电路翻转时出现干扰信号影响计数。

三、脉冲控制仪注意事项

a)     输出接头严禁虚焊和接触不良。往往因接触不良产生的电火花干扰会影响整个电路的正常工作。必须引起注意。

b)     单机输出公共线只能提供单机使用，多机使用输出部分应单机单接，切不可相互连接。

c)     20门、14门控制仪输出公共线有独立接线柱或一根其他颜色的线，各电磁阀一端接20门输出插头，另一端接到公共线上。其余20门以内的控制仪输出公共线，一般排最后，导线颜色也不同，安装时请注意。

d)     保险管烧更换时不能大于0.75A，0.5A最好，严禁用油导线或其他导电物代替电源输入端。火线和零线都应接入0.5A、0.75A的保险丝，以确保仪器安全使用。

e)     控制仪启动电磁阀，电磁阀及连接导线不应出现短路，漏电现象，所以要经常检查。对地电阻要大于2兆欧。
