| | | 一、工作流程

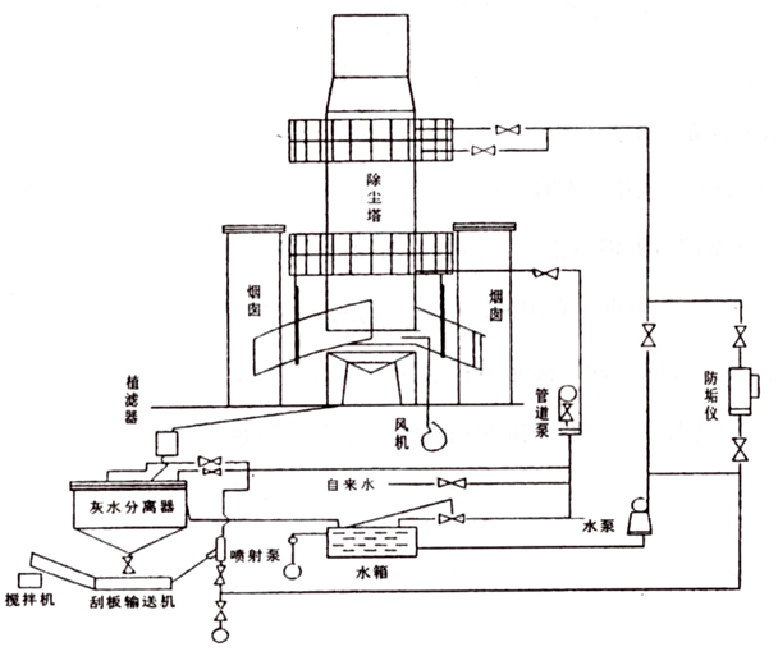

本产品由主体设备除尘塔、灰水分离器和辅助设备水泵、风机、电控操作台等组成，通过管线连接形成一个边续除尘、灰水分离、粉尘回收利用和水再循环的完整系统。
二、运行机理
机立窑两个烟囱的废气在射流诱导加速下，分别切向进入除尘塔形成旋风，由于离心力的作用，大部分粉尘甩向器壁被内外水膜捕捉，完成第一级除法；气流在继续旋转上升的过程中，经喷淋洗涤，完成第二级除尘。除下的灰水混合物流入灰水分离器进行分离处理，经浓缩后的灰水从分离器下部排至刮扳输送机，再送入生料搅拌成球，实现回收利用。被澄清的水从分离器上部流出至中间水箱再经水泵进入除尘塔，经环形布置的喷嘴形成水膜，实现水的循环利用。所有设备集中于一电控操作台控制为了安全运行，电控系统采用了部分必要的声光报警装置。
三、主体设备结构与工作原理
除尘塔由外塔和副塔组成，均用不锈钢板制造。外塔直径2.4m，高12.7m。副塔直径0.5m，设于塔中央，喷淋洗涤用8个旋流喷嘴沿外塔下部环形布置。灰水分离器为普通钢板制造，内壁采用“TO"树脂防腐有效直径2.8m，全高4.3m，中央设有用减速机来牵动的集泥装置，集泥臂上的犁铧沉积的灰泥刮向中心而排出。当集泥臂因故住时，即可停止运行，同时发出声光警报，经处理后，仍恢复不了运行，应用了工清灰。集泥臂卡住是停电或长时间不排泥造成的，停电时间越久，故障越严重，因此要求用户配备双电源。 技术性能 项目名称 | 单位 | 技术数据 | BLS-8L除尘塔 | | | 最大处理废气量 | m3/h | 60000 | 处理前允许最大含尘量 | g/m3 | ≤12 | 正常工作下排放含尘浓度 | mg/m3 | 150-600 | 循环水量 | m3/h | | 最大消耗水量 | m3/h | ＜0.1 | 处理废气允许最高温度 | ℃ | ＜600 | HSF-12灰水分离器 | | | 处理能力 | m3/h | ≤12 | 入口污水含尘浓度 | g/l | ≤65 | 排出污水含尘浓度 | g/l | ＞600 | 澄清水含尘浓度 | g/l | ≤0.2 | 功率 | | | 装机总容量 | kw | 45 | 运行容量 | kw | 34 |
BLS-8L湿式立窑除尘器

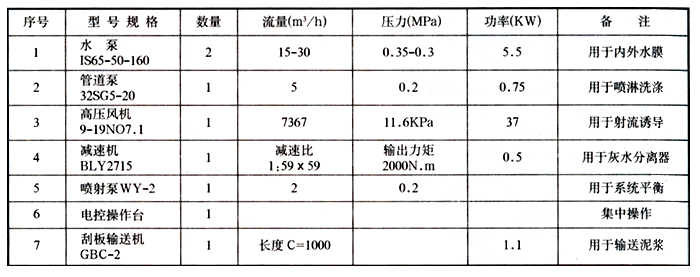

设备参数: |
| | |
| |
|
|
