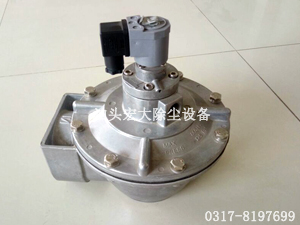

直角式脉冲阀，全称直角式电磁脉冲阀，特点是其进出口之间的夹角为90度，它适用于储气筒与除尘喷吹管的安装连接，气流畅通，能提供符合要求的脉冲清灰气流。
直角式脉冲阀构造与工作原理：
1. 直角式脉冲阀的特征是阀的空气进出口管呈90度直角。阀内的膜片把脉冲阀分成前、后两个气室，当接通压缩空气时，压缩空气通过节流孔进入后气室，此时后气室压力将膜片紧贴阀的输出口，脉冲阀处于“关闭”状态。
2.脉冲喷吹控制仪的电信号使电磁脉冲阀衔铁移动，阀后气室放气孔打开，后气室迅速失压，膜片后移，压缩空气能过阀输出口喷吹，脉冲阀处于“开启”状态。压缩空气瞬间从阀内喷出，形成喷吹气流。
3.当脉冲控制仪电信号消失，脉冲阀衔铁复位，后气室放气孔关闭，后气室压力升高使膜片紧贴阀出口，脉冲阀又处于“关闭”状态。
直角式脉冲阀技术参数：
适应环境：温度-10-55摄氏度；相对湿度不大于85%
工作介质：清洁空气，露点-20摄氏度。
喷吹压力：0.3-0.8MPa。
电磁先导阀工作电压：DC24V，AC220V，AC110V。
